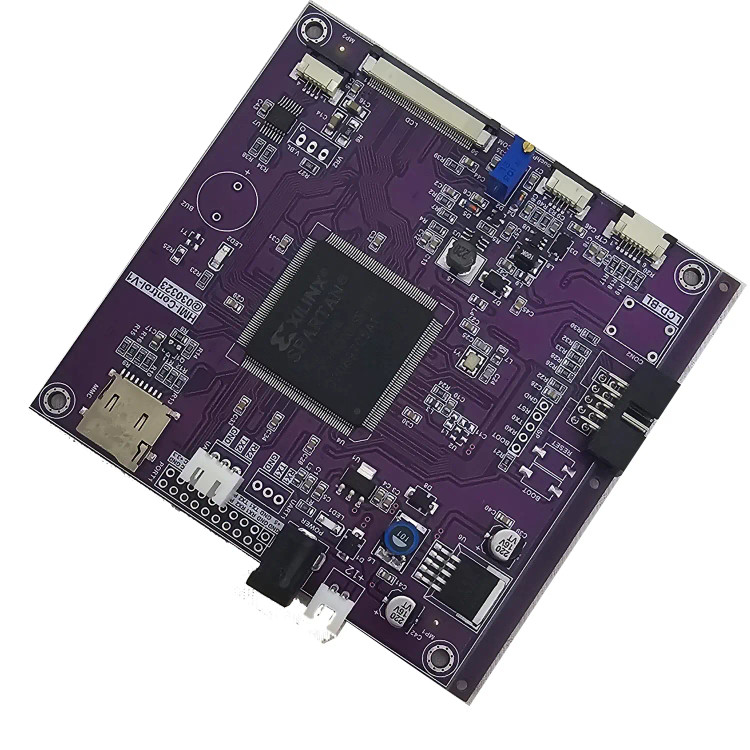

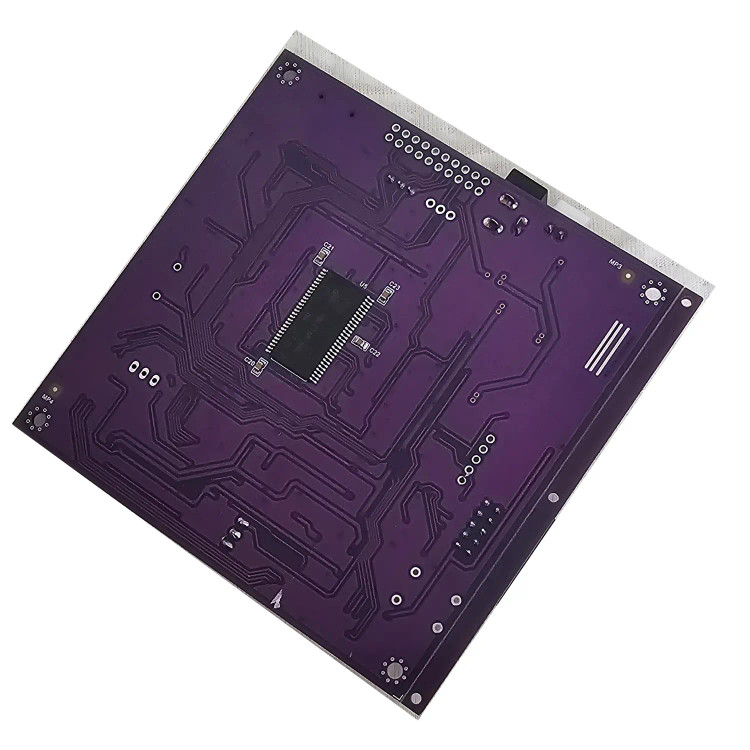

برد کاربردی lpc1788
برد صنعتی پیشرو ، با تکیه بر پردازنده توانمند LPC1788 و قابلیت پشتیبانی از چند کاربر بهصورت همزمان ، راهکاری جامع و هوشمند برای پایش و کنترل فرایندهای صنعتی فراهم میآورد . این سامانه با طراحی ماژولار و قابلیت سفارشیسازی ، در طیف گستردهای از کاربردهای صنعتی قابل بهرهبرداری است که از جمله میتوان به موارد زیر اشاره کرد:
-پنل مانیتورینگ صنعتی جهت نمایش و پایش لحظهای دادههای حاصل از انواع سنسورها نظیر دما، ولتاژ، شتاب، وزن و...
-ذخیرهسازی اطلاعات بر روی کارت حافظه SD و بازیابی دادهها در زمانهای مورد نیاز
-امکان ثبت دقیق اطلاعات محیطی با استفاده از سنسورهای متنوع و سازگار با محیطهای صنعتی
-نمایش نمودارها و گرافهای زنده بر روی نمایشگر LCD با ابعاد قابل انتخاب از ۷ تا ۱۰.۱ اینچ
-ارسال هشدارها و گزارشها از طریق شبکه یا پورت USB
-کنترل و راهاندازی موتورهای صنعتی از طریق واسط کاربری لمسی
-مدیریت دقیق سیگنالهای PWM جهت کنترل بهینه عملکرد موتورها
برد کاملاً صنعتی HMI مدل LPC1788-EWB-REV5.0 یکی از پیشرفتهترین و کارآمدترین انتخابها برای کاربردهای صنعتی با تمرکز بر طراحی و پیادهسازی Human-Machine Interface (HMI) است. این برد از میکروکنترلر LPC1788 با هسته Cortex-M3 بهره میبرد که فرکانس کاری 256 مگاهرتز را ارائه میدهد و توانایی پردازش بالا و سرعت بالا در اجرای عملیات مختلف را دارد. این ویژگی به طور خاص برای پیادهسازی سیستمهای HMI و نمایشگرهای صنعتی با نیاز به عملکرد سریع و بیوقفه بسیار مناسب است.
ویژگیها و مزایای اصلی برد صنعتی HMI مدل LPC1788-EWB-REV5.0:
- میکروکنترلر قدرتمند: برد از میکروکنترلر LPC1788 با هسته Cortex-M3 استفاده میکند که قادر به پردازش سریع و انجام محاسبات پیچیده است. این میکرو دارای حافظه فلش 512 کیلوبایت و رم 120 کیلوبایت است، که امکان انجام عملیات پیچیده را فراهم میکند.
- پشتیبانی از نمایشگرهای رنگی TFT : این برد از نمایشگرهای TFT رنگی با ابعاد 3.6 تا 10.1 اینچ پشتیبانی میکند، که برای کاربردهای صنعتی HMI مناسب است. رزولوشن بالای این نمایشگرها (مانند 1024x768) باعث کیفیت بالا و نمایش دقیق اطلاعات در محیطهای صنعتی میشود.
- پشتیبانی از تاچ مقاومتی و خازنی: این برد امکان اتصال به نمایشگرهای تاچ مقاومتی 4 پین و تاچ خازنی با پروتکل I2C را دارد، که انعطافپذیری بالایی در انتخاب نوع صفحه نمایش و تاچ مناسب برای پروژههای صنعتی مختلف فراهم میکند.
- اتصالات و پورتهای مختلف: این برد دارای پورتهای متعددی برای ارتباطات صنعتی است از جمله RS485, CAN, USB Host و USB Device که امکان ارتباط با دیگر دستگاهها و سیستمها را به راحتی فراهم میآورد. همچنین، پورت LVDS برای اتصال مستقیم LED با رزولوشن 1024x768 نیز در این برد تعبیه شده است.
- حافظه خارجی و پشتیبانی از MicroSD : برد از NAND Flash با ظرفیت 256MB و SDRAM با ظرفیت 32MB پشتیبانی میکند. همچنین پشتیبانی از MicroSD برای ذخیرهسازی دادهها و اطلاعات اضافی در پروژههای صنعتی فراهم شده است.
- کنترل نور پسزمینه (بکلایت) : با داشتن مدار بک لایت بهینهسازی شده، این برد قادر به کنترل دقیق نور پسزمینه نمایشگرهای مختلف است و تضمین میکند که کیفیت نمایش در تمام شرایط محیطی حفظ شود.
- پروگرام و ریست نرمافزاری میکروکنترلر: این برد قابلیت پروگرام و پاک کردن میکروکنترلر با استفاده از ابزار Flash Magic حتی در شرایطی که میکروکنترلر قفل شده باشد، فراهم میآورد.
- پشتیبانی از پروتکلهای ارتباطی پیشرفته: این برد دارای JTAG 20 Pin برای برنامهریزی و دیباگ کردن است که با ابزارهای حرفهای مانند J-LINK و ULINK سازگار است. همچنین، دارای IC MAX3232 برای پورت سریال و EEPROM AT24C02 برای ذخیرهسازی دادههای کوچک میباشد.
- ویژگیهای حفاظتی و قدرتی: برد با استفاده از آیسیهای CAT809 برای جلوگیری از ریستهای ناخواسته و REF3033 برای تأمین ولتاژ مرجع دقیق 3.3 ولت، از پایداری و عملکرد بیوقفه در پروژههای صنعتی اطمینان میدهد.
- ولتاژ ورودی و تنظیمات: برد با ولتاژ ورودی 12 ولت کار میکند و امکان استفاده در محیطهای صنعتی را فراهم میآورد.
کاربردها:
این برد به دلیل ویژگیهای متنوع و قابلیتهای صنعتی خود، برای پروژههای HMI صنعتی و کنترل نمایشگرهای رنگی در صنایع مختلف مانند تولیدات خودکار, کنترل سیستمهای صنعتی, مشتریسازی سیستمهای مانیتورینگ و اتصالات شبکههای صنعتی ایدهآل است.
برد LPC1788-EWB-REV5.0 با طراحی مستحکم و قابلیتهای ارتباطی گسترده، به عنوان یک انتخاب مطمئن برای نیازهای صنعتی با عملکرد بالا شناخته میشود.
